VORWORT

Es liegt in unserem Interesse, die Inhalte so detailliert und verständlich wie möglich für Menschen mit wenig technischen Kenntnissen aufzubereiten und dir hier zur Verfügung zu stellen.
Nichts ist frustrierender, als vor einem halbfertigen Projekt zu sitzen, das ins Stocken gerät. Solltest du etwas unverständlich finden oder Fragen haben, bitten wir dich, das Feedback-Formular am Ende dieser Seite zu nutzen. Auch bei fehlenden/ungültigen Links zu Bezugsquellen oder Downloads, sende uns einfach eine kurze Nachricht.
Alternativ kannst du Fragen auch in unserer deutschsprachigen Telegram-Gruppe stellen.

Einfache VOX-PTT Schaltung mit Fertigbaugruppen - Ohne unnötigen Schnickschnack

Unsere EZ-VOX ist eine einfach aufzubauende Lösung für die VOX-PTT-Steuerung. Sie besteht aus einem Audio-Switch-Modul und einem programmierbaren Timer-Relais-Modul, die sich günstig aus Fernost beziehen lassen. Für diejenigen, die nicht gerne löten, gibt es auch eine Baugruppe für den Audioübertrager. Diese enthält jedoch keine Trimmer-Potentiometer zur Voreinstellung des Audiosignalpegels. Bei Soundkarten mit einem Line-In-Eingang stellen fehlende Trimmer-Potentiometer kein Problem dar, jedoch kann es bei Soundkarten mit Mikrofoneingang zu Übersteuerung des Eingangsignals kommen.

Es ist auch möglich, die Schaltung ohne Audio-Übertrager zu verwenden, jedoch empfehle ich, diese zu verwenden, um Transceiver, Baugruppen und Soundkarte/PC voneinander galvanisch zu trennen und somit einen erhöhten Schutz der Bauteile bei gravierenden Fehlfunktionen der Geräte zu gewährleisten.

Der Einsatz von abgeschirmten Leitungen im Bereich des NF-Signals (Audio) ist erforderlich.

VERSUCHAUFBAU

Im Videobeispiel ist der Funktions-Test-Aufbau der Schaltung mit der Vorgängervariante des Relay-Moduls und zusätzlichen LED's zu sehen.






SCHALTPLAN / ANSCHLUSSBELEGUNG

Kurzinfo:
Letzte Update:
Rev.:


Die Pläne werden in den Formaten JPEG, PDF und SPL8 zur Verfügung gestellt.

Abacom stellt für alle sPlan-Dateien, die ab Version 4 erstellt wurden, ein kostenfreies Betrachtungsprogramm zur Verfügung. Mit dieser Anwendung können die Pläne in einer verbesserten Qualität ausgedruckt werden.

PLATINENLAYOUT

Kurzinfo: Derzeit steht kein Layout zur Verfügung.

Um sicherzustellen, dass alle Komponenten, einschließlich der Soundkarte und Anschlüsse, in Standard-Aluminiumgehäuse mit den Maßen 25mm x 71mm x 100mm untergebracht werden können, ist es geplant, an der Timer-Baugruppe eine kleine Modifikation durchzuführen.


Die Layouts werden in den Formaten JPEG, PDF und LAY6 zur Verfügung gestellt.

Abacom stellt für alle Versionen von Sprint Layout-Dateien ein kostenfreies Betrachtungsprogramm zur Verfügung. Mit dieser Anwendung kann die Druckausgabegröße auf dem eigenen Drucker präzise kalibriert werden. Es ermöglicht zusätzlich den Mehrfachdruck (Kacheldruck) auf das gewünschte Ausgabeformat.

MODIFIKATION

Wir bitten um ein wenig Geduld.

Eine geplante kleine Modifikation soll das Platzproblem im Gehäuse lösen und das Relais durch den vorhandenen Optokoppler ersetzen, um den Transceiver direkt anzusteuern.

AUDIO-SWITCH / VORBEREITUNG

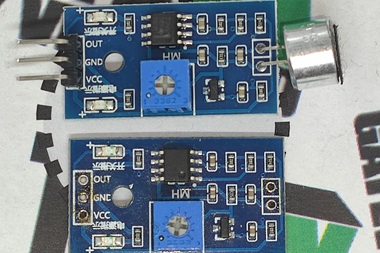

  • LM393 Komparator Audio-Switch-Modul

Es ist leider nicht möglich, ganz ohne Löten auszukommen. Zumindest die Kondensatormikrofonkapsel auf der oberen rechten Seite der Baugruppe (Bild) muss entfernt werden. Hier wird später der rechte Audiokanal vom Audioausgang der Soundkarte angeschlossen. Ob man hier eine Stiftsockelleiste oder die Leitungsenden direkt oder zusammen mit dem Kondensator (C3) lötet, bleibt euch überlassen. Der Poti auf der Platine dient dazu, die Ansprechschwelle des Komparators einzustellen. Der LM393-Komparator arbeitet hier als Analog-Digital-Umsetzer.

Weitere Informationen zum Komparator findest du auf Wikipedia.

YYC-S2 TIMER RELAIS MODUL - EINSTELLUNG

  • YYC-2S Timer-Relay-Module Version 1.4

Das YYC-S2 ist ein vielseitig einsetzbares Timer-Relais-Modul mit einer Fülle von voreingestellten "Pre-Sets". Es kann sowohl mit einem positiven als auch mit einem negativen Impuls gesteuert werden und ist einfach zu bedienen, ohne dass Kenntnisse in Scriptsprachen erforderlich sind. Weitere Anwendungsmöglichkeiten können auf der verlinkten Seite näher beschrieben werden.

Nun aber zurück zur EZ-VOX.

Für unsere Funktion ist das "pre-set" (P-14) relevant. Das Einstellen kann man durch ein längeres Drücken der Taste "K1" vornehmen. Das Display wechselt dann die Anzeige von "----" auf "P-11". Mit der Taste K3/K4 kann man das "pre-set" "P-14" einstellen und mit der Taste K1 bestätigen. Die Anzeige wechselt dann auf "A0.00" (Wichtig! Sollte der Dezimalpunkt nicht nach der ersten "0" Stelle sein, kann man ihn mit der Taste "K4" durch mehrfaches Drücken verschieben). Mit der Taste K2 / K3 kann man den Timer auf "A2.00" einstellen. (INFO: Der Wert vor dem Dezimalpunkt sind Sekunden, die erste Stelle nach dem Dezimalpunkt x/10 Sekunden, die zweite Stelle x/100 Sekunden). Nach der Bestätigung des Werts mit der Taste "K1" wechselt die Anzeige auf "b0.00", wo nichts eingestellt werden muss und bestätigt wieder mit der Taste "K1". Die Anzeige wechselt dann zu "----" und die Einstellung ist abgeschlossen.

Bei einem Impuls wird das Relais für die zuvor eingestellte Zeit (A2.00) von 2 Sekunden aktiviert und danach deaktiviert. Wenn ein weiterer Impuls innerhalb dieser Ablaufzeit eintrifft, wird der Timer zurückgesetzt und die Zeit (A2.00 / 2 Sekunden) erneut gestartet ohne das das Relais in der Zeit abfällt. Diese Funktion wird "Re-Triggering" genannt und ist vergleichbar mit dem Treppenlicht im Hausflur.

Um das Modul über den USB-Anschluss mit Spannung zu versorgen, ist es wichtig, darauf zu achten, die 5-Volt-Version zu bestellen!

STÜCKLISTE / BEZUGSQUELLE

Preise Stand: 12.12.2022 und inkl. Versand

Stück Bez. Wert Art Bezugsquelle Preis ca.
3 C1-3 220nF Keramikkondensator

2 R-3-2 50kΩ Trimmer-Poti

2 T1-2 1:1 Audioübertrager

1

Audio-Switch (LM393) AliExpress 1 2,10€/Stk.
1

YYC-2S Timer Relais Modul AliExpress 1 2 3 4,50-5,00€/Stk.
1

USB Soundkarte  AliExpress 1 2 4,40-5,00€/Stk.




Je nach Aufbau Gehäuse Stecker/Buchsen
1

GX12 6Pol Einbaubuchse

1

GX12 6Pol Stecker

1

3,5mm Klinke Einbaubuchse (mono)

1

3,5mm Klinkenstecker (mono)

1

Alugehäuse HxBxT 25x71x100mm







1

Mikrofonstecker (Transceiver)

1

Stecker für Audio out (Transceiver)


  DOWNLOADS

Name Größe Geändert

Projektbewertung

Schwierigkeit⁣   ⁣   ⁣   ⁣   ⁣
Lötarbeiten⁣   ⁣   ⁣   ⁣   ⁣
Kosten⁣   ⁣   ⁣   ⁣   ⁣
Zeitaufwand⁣   ⁣   ⁣   ⁣   ⁣

Pro

⁣
- wenige Bauteile
- einfach einzustellen
- Preis / Leistung

Contra

⁣
- Parameteränderung nur im Ruhezustand möglich
- Reaktionsverzögerung zum schalten zwischen 50-100ms

FAQ
